Bewegungsmelder 24 V außen: 5 Modelle im Vergleich

Der HUBER Motion 19LV Mini PIR ist im Vergleich die überzeugendste Wahl, wenn ein Bewegungsmelder möglichst unauffällig in eine Leuchte, ein Gehäuse oder eine andere passende Einbauposition integriert werden soll. Sein zentrales Argument für den Außenbereich ist der IP65-geschützte Sensor. Damit ist der Sensorkopf gegen Strahlwasser geschützt und für Montageorte geeignet, an denen ein einfacher Spritzwasserschutz nicht ausreicht. Das ist ein relevanter Unterschied zu den beiden Wand- und Eckmeldern mit IP44 sowie zu den Sensor-Sets, die vor allem in geschützten Bereichen eingesetzt werden sollten.

Die kompakte Einbauform verlangt allerdings eine Planung vor der Montage. Es braucht eine passende Öffnung, und die Schnittstelle zwischen Sensor und Einbauort muss sauber gegen eindringende Feuchtigkeit ausgeführt werden. Wer einen vorhandenen Wandmelder lediglich ersetzen oder ohne Umbau an einer glatten Fassade montieren möchte, fährt mit einem Wand- oder Eckmodell bequemer. Für neue Lichtobjekte, überdachte Pfosten, Einbauleuchten oder individuell gefertigte Verkleidungen ist die kleine Bauform dagegen ein praktischer Vorteil: Der Sensor tritt optisch in den Hintergrund, während die Beleuchtung im Mittelpunkt bleibt.

Elektrisch passt das Modell zu 12- und 24-V-Anlagen. Es kann geeignete LED-, Energie- und Leuchtstofflampen schalten und ist bis 5 A ausgelegt. Damit eignet es sich für typische Niedervolt-Beleuchtungen an Haus, Gartenweg oder Terrasse. Wichtig ist die Trennung der Einsatzorte: Der Sensor darf außen sitzen, die Schaltbox ist für trockene Räume vorgesehen. Bei einer Installation im Freien muss die Verdrahtung daher in einer geeigneten, wettergeschützten Anschlusslösung untergebracht werden. Eine fachgerechte Montage ist besonders wichtig, damit Versorgung, Last und Abdichtung dauerhaft zusammenpassen.

Bei der Erfassung setzt der Mini PIR nicht auf die größte Distanz, sondern auf flexible Abdeckung im Nahbereich. Die Reichweite liegt bei bis zu 6 m. Das genügt für Haustüren, Durchgänge, kurze Gartenwege und kompakte Sitzbereiche, kann für lange Einfahrten oder weitläufige Grundstücke aber zu knapp sein. Je nach Ausführung beziehungsweise Einbauposition ist eine Erfassung mit 120 oder 360 Grad möglich. Damit lässt sich der Sensor gezielt auf einen Durchgang ausrichten oder so einsetzen, dass Bewegungen um einen zentralen Punkt herum erkannt werden.

Die Einstellmöglichkeiten unterstützen eine alltagstaugliche Lichtsteuerung. Die Nachlaufzeit lässt sich zwischen 10 Sekunden und 8 Minuten wählen; außerdem kann die Dämmerungsempfindlichkeit über ein Potentiometer von 10 bis 2.000 Lux angepasst werden. Kurze Nachlaufzeiten sind für Durchgänge sinnvoll, während für einen Eingangsbereich oder eine Terrasse meist ein längeres Intervall angenehmer ist. Die Dämmerungseinstellung hilft dabei, unnötiges Einschalten bei Tageslicht zu vermeiden. Mehrere Melder können parallel geschaltet werden, eine Kreuz- oder Wechselschaltung ist laut Produktangabe jedoch nicht vorgesehen.

Im direkten Vergleich gewinnt der Motion 19LV Mini PIR durch seine Kombination aus Einbauform und höherer Schutzart. Der Motion 3LV Compact und der Motion 3LV Eck erfassen weiter und eignen sich besser für große Flächen, sind aber mit IP44 eher für geschützte Wand- und Eckpositionen gedacht. Die Koerper-Sets liefern mehrere Sensoren für verschiedene Lichtstellen, erreichen jedoch weder die dokumentierte Außenrobustheit noch die Einbauorientierung dieses Modells. Für kleine bis mittlere Lichtzonen mit anspruchsvollem Montageort ist der Mini PIR deshalb die ausgewogenste Lösung.

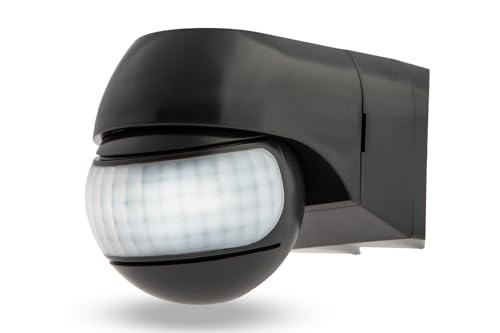

Der HUBER Motion 3LV Eck ist auf eine Aufgabe spezialisiert, die mit einem Einbausensor oder einem gewöhnlichen Wandmelder oft nur mit Kompromissen gelingt: Er überwacht Bewegungen an einer Gebäudeecke. Seine Montageform und der Erfassungswinkel von 220 Grad erlauben es, zwei Fassadenseiten oder einen Bereich rund um die Ecke mit einem Gerät zu erfassen. Für Einfahrten, seitliche Zugänge und Hausecken bietet dieser Zuschnitt einen klaren praktischen Mehrwert.

Mit bis zu 12 m Reichweite deckt der Sensor deutlich längere Zonen ab als der Motion 19LV Mini PIR. Das erleichtert die Beleuchtung eines langen Wegs oder einer Zufahrt, ohne dass der Melder sehr nah an der erwarteten Bewegung montiert werden muss. Horizontal und vertikal verstellbar, lässt sich der Erfassungsbereich an die tatsächliche Laufrichtung anpassen. Das hilft, den Sensor auf relevante Wege auszurichten und Licht nicht unnötig durch Bewegungen außerhalb der gewünschten Zone auszulösen.

Der Sensor arbeitet mit 12 bis 24 V AC/DC und besitzt einen potentialfreien Kontakt. Diese Kombination macht ihn für unterschiedliche geeignete Niedervolt-Schaltungen interessant. Die maximale Schaltleistung beträgt 5 A. Dämmerungsschwelle und Nachlaufzeit lassen sich einstellen: Die Helligkeit ist von 3 bis 2.000 Lux regelbar, die Einschaltzeit von 10 Sekunden bis 15 Minuten. Damit bietet der Eckmelder den größten Zeitbereich der drei HUBER-Modelle. Für einen Durchgang genügen kurze Zeiten; für eine Terrasse oder einen Eingang, an dem man Schlüssel sucht, kann ein längerer Nachlauf komfortabler sein.

Die Schutzart IP44 steht für Spritzwasserschutz und passt zu geschützten Außenflächen an Hauswand und Garage. Für dauerhaft stark exponierte Stellen ist der IP65-Einbausensor die robustere Wahl. Der Motion 3LV Eck spielt seine Stärke daher am besten dort aus, wo die Ecke zwar außen liegt, aber durch Dachüberstand, Bauform oder Lage nicht fortwährend starkem Wasser ausgesetzt ist. Die Montageposition sollte zudem so gewählt werden, dass die breite Erfassung nicht auf eine stark frequentierte Nachbarfläche oder Straße zeigt.

Gegenüber dem Motion 3LV Compact ist der Eckmelder klarer auf die Eckposition zugeschnitten und bietet den größeren, eindeutig angegebenen 220°-Erfassungswinkel. Gegenüber den Koerper-Sets bringt er eine wesentlich größere Flächenabdeckung pro Sensor sowie die für Außenmontage relevante IP44-Einstufung. Er ist nicht die unauffälligste Lösung: Wer einen Sensor unsichtbar in eine Leuchte integrieren möchte, ist mit dem Motion 19LV Mini PIR besser bedient. Wo ein einzelner Sensor möglichst viel Fläche rund um eine Gebäudeecke kontrollieren soll, ist der Motion 3LV Eck jedoch die gezielteste Empfehlung.

Der HUBER Motion 3LV Compact ist die passende Lösung für klassische Montageorte wie Hauswand, Garage oder Eingangsbereich. Anders als der Mini PIR wird er nicht in ein Lichtobjekt eingelassen, sondern als sichtbarer Wandmelder montiert. Das macht ihn besonders sinnvoll, wenn eine vorhandene Fassade als Montagefläche genutzt werden soll und eine große Lichtzone abgedeckt werden muss. Mit bis zu 12 m Reichweite eignet er sich für deutlich längere Wege als der kompakte Einbausensor.

Der Sensor kann horizontal und vertikal ausgerichtet werden. Das ist im Alltag hilfreich, denn die optimale Erfassung hängt von Wegführung, Montagehöhe und der Lage des Lichtbereichs ab. Die technischen Unterlagen nennen eine Montagehöhe von 1,8 bis 2,5 m. In diesem Bereich lässt sich die Sensorfläche sinnvoll auf Zugänge, Gartenwege oder die Garagenzufahrt ausrichten. Die konkrete Erfassungszone sollte nach der Installation geprüft und so eingestellt werden, dass sie die gewünschte Bewegungsrichtung abdeckt.

Für die Lichtsteuerung stehen eine Dämmerungseinstellung von 3 bis 2.000 Lux sowie eine Nachlaufzeit von 10 Sekunden bis 15 Minuten bereit. Der große Einstellbereich macht den Melder vielseitig: An einem reinen Durchgang kann die Leuchte rasch wieder ausgehen, während am Hauseingang eine längere Beleuchtungszeit sinnvoll sein kann. Der potentialfreie Kontakt und die Schaltleistung bis 5 A erleichtern die Einbindung in passende 12- oder 24-V-AC/DC-Installationen. Die flexible Einstellung ist seine stärkste Gemeinsamkeit mit dem Eckmodell.

Das UV-beständige Kunststoffgehäuse ist auf den Einsatz an der Außenwand ausgelegt. Mit IP44 ist der Sensor gegen Spritzwasser geschützt und für geschützte Außenbereiche vorgesehen. Unter einem Dachüberstand oder an einer üblichen Hauswand ist das eine praxisgerechte Einstufung. Für Positionen, die besonders häufig Schlagregen oder Wasserstrahlen ausgesetzt sind, bleibt der Motion 19LV Mini PIR mit IP65-Sensor die passendere Wahl. Auch bei der elektrischen Einbindung sollte die Niedervoltversorgung samt geschalteter Last fachgerecht aufeinander abgestimmt werden.

Im Vergleich zum Motion 3LV Eck ist der Compact weniger spezialisiert auf Ecken, dafür aber der naheliegende Kandidat für gerade Wandflächen. Die Angaben zum Erfassungswinkel variieren je nach Angebotsdarstellung; vor dem Einbau sollte deshalb die technische Dokumentation der konkreten Ausführung herangezogen werden. Die Koerper-Sets sind bei mehreren kleinen Lichtstellen interessant, erreichen jedoch nicht die dokumentierte Ausrichtungsmöglichkeit, Reichweite und Außenklassifizierung dieses Wandmelders. Für eine einzelne, größere Lichtzone an Wand oder Garage bietet der Motion 3LV Compact ein ausgewogenes Funktionspaket.

Das Koerper-Set mit vier Infrarot-PIR-Sensoren verfolgt ein anderes Konzept als die drei HUBER-Modelle: Es soll nicht eine große Außenfläche mit einem einzelnen, wetterklassifizierten Melder erfassen, sondern mehrere getrennte Lichtstellen automatisieren. Das kann praktisch sein, wenn zum Beispiel ein überdachter Eingang, eine Lichtleiste auf der Terrasse, ein kurzer Durchgang und ein weiterer geschützter Zugang jeweils separat reagieren sollen. Der wesentliche Vorteil liegt in den vier unabhängig nutzbaren Sensoren.

Jeder Sensor ist für DC 12 oder 24 V vorgesehen und erfasst Bewegungen in einem Winkel von 120 Grad bis etwa 8 m Entfernung. Diese Werte sind für überschaubare, klar abgegrenzte Bereiche brauchbar. An einem langen Weg oder einer weitläufigen Einfahrt reichen sie aber nicht an die bis zu 12 m Reichweite der beiden Motion-3LV-Modelle heran. Auch der 120°-Winkel ist schmaler als die besonders breite Eckabdeckung des Motion 3LV Eck. Eine gezielte Positionierung auf die Laufrichtung ist deshalb wichtiger als bei den großflächigeren Wand- und Eckmeldern.

Die Haltezeit kann zwischen einer und zehn Minuten eingestellt werden. Das erlaubt eine einfache Anpassung an den Ort: Für eine kurze Passage kann eine knappe Verzögerung genügen, für eine Sitzgruppe oder einen Zugang mit längerer Verweildauer ist ein längeres Intervall angenehmer. Laut Produktbeschreibung schaltet der Sensor bei Bewegung ein und nach Ablauf der gewählten Zeit wieder aus; wiederholte Bewegung verlängert die Beleuchtungsdauer. Das kann verhindern, dass Licht während eines Aufenthalts zu früh erlischt.

Bei der Montage muss der geplante Einsatzbereich besonders sorgfältig gewählt werden. Das Set ist für geschützte Außenbereiche wie überdachte Lichtzonen gedacht. Damit unterscheidet es sich klar vom IP65-Sensor des Motion 19LV Mini PIR und von den IP44-klassifizierten HUBER-Wandmeldern. Für einen direkt der Witterung ausgesetzten Montageort ist ein entsprechend geschütztes Gehäuse oder eine andere Produktart sinnvoll. Die Anschlussreihenfolge und die Vermeidung von Kurzschlüssen sollten bei der Installation beachtet werden; bei fest installierter Außenbeleuchtung ist eine fachgerechte Verdrahtung ratsam.

Im Vergleich zum Dreier-Set derselben Bauart bietet diese Variante einen zusätzlichen Sensor und damit die größere Abdeckung mehrerer Lichtzonen. Gegenüber den Einzelmeldern liegt ihre Stärke nicht in maximaler Reichweite, besonderem Wetterschutz oder einem sehr breiten Erfassungsbereich, sondern in der Anzahl. Wer vier kleine, geschützte LED-Bereiche getrennt schalten möchte, erhält hier die passendere Setlösung.

Dieses Koerper-Set richtet sich an Anwendungen mit mehreren separaten LED-Lichtpunkten. Drei PIR-Sensoren können beispielsweise drei überdachte Zugänge, Lichtleisten oder kurze Wegabschnitte unabhängig voneinander steuern. Das Konzept unterscheidet sich deutlich von einem einzelnen Wand- oder Eckmelder: Statt einen großen Bereich zu überwachen, verteilen sich die Sensoren auf mehrere kleine Zonen. Für genau drei getrennte Lichtbereiche ist das Set funktional und unkompliziert planbar.

Die Sensoren arbeiten mit 12 oder 24 V Gleichspannung. Ihr Erfassungsbereich liegt bei rund 8 m und 120 Grad. Damit eignen sie sich vor allem für übersichtliche Orte, an denen die Bewegung gezielt auf den Sensor zuläuft oder an ihm vorbeiführt. Für eine lange Zufahrt oder eine Gebäudeecke mit zwei Richtungen sind die HUBER-Modelle mit bis zu 12 m Reichweite und größerem Erfassungsbereich besser zugeschnitten. Die Sensoren sollten daher so angebracht werden, dass ihre 120°-Zone den relevanten Weg sauber abdeckt.

Die Nachlaufzeit lässt sich von einer bis zehn Minuten einstellen. Das schafft Spielraum für unterschiedliche Lichtaufgaben: kurze Zeit für einen Durchgang, längere Zeit für eine überdachte Terrasse oder einen Eingangsbereich. Der Sensor schaltet die angeschlossene geeignete Beleuchtung bei Bewegung ein und nach der gewählten Verzögerung aus. Weitere Bewegung innerhalb des Bereichs verlängert die Leuchtdauer. Diese einfache Funktionsweise passt gut zu LED-Streifen und geeigneten Niedervolt-Leuchtmitteln.

Für die Außenverwendung ist der Montageort entscheidend. Der Sensor gehört in einen vor direkter Witterung geschützten Bereich. Damit ist er eine Ergänzung für Vordächer, geschützte Terrassen, Lichtleisten oder andere abgedeckte Einbauorte, jedoch keine gleichwertige Alternative zum IP65-geschützten Mini PIR an stark wetterbeanspruchten Stellen. Auch bei Niedervolt darf die Verdrahtung nicht improvisiert werden: Leitung, Netzteil und angeschlossene Last müssen zur Installation passen und gegen Feuchtigkeit geschützt sein.

Im direkten Vergleich ist der Unterschied zum Koerper-Vierer-Set eindeutig: Dieses Paket enthält drei statt vier Sensoren. Die Erfassungswerte und die einstellbare Nachlaufzeit sind gleich. Wer tatsächlich nur drei Lichtbereiche automatisieren möchte, vermeidet mit dieser Variante einen überzähligen Sensor. Wer vier Bereiche plant oder eine Reserve wünscht, ist mit dem Vierer-Set besser aufgestellt. Gegenüber den HUBER-Modellen bleibt die geringere Flächenabdeckung der entscheidende Kompromiss. Für drei klar begrenzte, geschützte LED-Zonen erfüllt das Set seinen Zweck, für offene Außenbereiche ist es nicht die erste Wahl.
