Bewegungsmelder 12 V: 5 Modelle für automatische Beleuchtung

Der ChiliTec CBM extend ist im Vergleich die umfassendste Lösung, wenn eine vorhandene Niedervoltleuchte automatisch schalten soll. Er arbeitet mit 12 bis 24 V Gleichspannung und passt deshalb nicht nur zu klassischen 12-V-Lichtanlagen, sondern auch zu 24-V-Systemen in Wohnmobil, Anhänger oder größeren LED-Installationen. Bei 12 V darf die angeschlossene Last bis 60 W betragen, bei 24 V bis 120 W. Damit deckt er deutlich mehr Einsatzszenarien ab als die reinen 12-V-Modelle und bleibt zugleich kompakt genug für den Einbau in Leuchten oder abgehängten Decken. Die Spannungskompatibilität von 12 und 24 V ist sein wichtigster praktischer Vorteil.

Die Hochfrequenztechnik unterscheidet dieses Modell von den PIR-Sensoren im Vergleich. Für die Wandmontage nennt der Hersteller einen Erfassungswinkel von 180 Grad und eine Reichweite von 5 bis 15 m; an der Decke sind 360 Grad sowie 1 bis 8 m vorgesehen. Reichweite und Empfindlichkeit lassen sich einstellen. Das ist hilfreich, wenn der Sensor nicht auf jede Bewegung außerhalb des gewünschten Bereichs reagieren soll. In kleinen Schränken oder sehr engen Nischen kann diese große Erfassungsleistung allerdings mehr als nötig sein. Dort sind ein kleiner PIR-Sensor oder ein speziell auf Möbelbeleuchtung zugeschnittenes Modell oft leichter gezielt einzusetzen.

Auch bei der Lichtsteuerung bietet der CBM extend viel Spielraum. Die Dämmerungsschwelle ist von 3 bis 2.000 Lux einstellbar, die Nachlaufzeit von 10 Sekunden bis 12 Minuten. So kann die Beleuchtung tagsüber ausbleiben und nach einem kurzen Durchgang rasch wieder abschalten; ebenso lässt sich für Treppen, Abstellräume oder längere Arbeitswege eine längere Leuchtdauer wählen. Der potentialfreie Schaltausgang erweitert die Einsatzmöglichkeiten innerhalb geeigneter Niedervoltinstallationen. Die weit einstellbare Dämmerungs- und Nachlaufsteuerung erleichtert die Anpassung an unterschiedliche Räume.

Das Gehäuse misst 62 × 38 × 25 mm. Vor dem Kauf sollte daher nicht nur der Montageausschnitt, sondern auch der freie Raum im Leuchtengehäuse geprüft werden. Anders als ein steckerfertiger Zwischenadapter wird dieses Gerät verdrahtet und in eine bestehende Anlage integriert. Der Anschluss sowie die Planung von Netzteil, Leitung und angeschlossener Last gehören in fachkundige Hände. Das ist keine Besonderheit dieses Modells, aber wegen der vielseitigen Anschlussmöglichkeiten besonders relevant.

Für Außenbereiche ist der CBM extend nicht die erste Wahl; hier bietet der HUBER mit geschütztem Sensor einen konkreten Vorteil. Wer dagegen eine elegante, nicht sichtbare Nachrüstung im Innenraum sucht, erhält mit dem ChiliTec eine starke Kombination aus Leistung, Anpassbarkeit und kompakter Bauform. Der kleinere ChiliTec CT-PIR Mini ist günstiger auf einen klaren 12-V-Zweck zugeschnitten, erreicht aber nicht dessen Spannungs- und Einstellspielraum. Für LED-Streifen mit Helligkeitsregelung kann wiederum der Maclean MCE242 interessanter sein. Insgesamt ist der CBM extend die beste Wahl für alle, die ihre Anlage nicht auf einen einzigen kleinen Einsatzort begrenzen möchten.

Der HUBER Motion 19LV Mini PIR ist die sinnvollste Wahl im Vergleich, wenn ein Niedervolt-Bewegungsmelder nicht nur im trockenen Innenraum sitzen soll. Sein Sensor ist nach IP65 geschützt und kann damit im Innen- und Außenbereich eingesetzt werden. Das erweitert die möglichen Montageorte etwa an überdachten Zugängen, Außenschränken oder wettergeschützten Gebäudebereichen. Wichtig bleibt die Trennung der Komponenten: Die Schaltbox ist mit IP20 für trockene Räume vorgesehen. Der IP65-Schutz bezieht sich auf den Sensor, nicht auf die gesamte Verdrahtung.

Der PIR-Sensor arbeitet an 12 bis 24 V und erfasst Bewegungen abhängig von der Montage mit 120 oder 360 Grad. Die Reichweite beträgt bis zu 6 m. Diese Größe passt gut zu Zugängen, kleineren Durchgängen und überschaubaren Außenflächen, ist aber nicht für sehr weite Grundstücksbereiche gedacht. Gegenüber dem ChiliTec CBM extend ist die Reichweite geringer und der Einstellspielraum weniger umfangreich. Dafür bringt der HUBER den praktischen Schutzvorteil für den geeigneten Außeneinsatz mit.

Die Schaltzeit lässt sich per Potentiometer einstellen und liegt je nach Produktangabe ungefähr zwischen 5 beziehungsweise 10 Sekunden und 8 Minuten. Damit kann die Beleuchtung für kurze Wege zügig ausschalten oder für längere Aufenthalte aktiv bleiben. Die Dämmerungsempfindlichkeit ist ebenfalls einstellbar. Gerade draußen verhindert das, dass Licht bei ausreichender Helligkeit eingeschaltet wird. Einstellbare Dämmerung und Nachlaufzeit machen den Sensor für wechselnde Lichtverhältnisse alltagstauglich.

Der kompakte Einbauansatz ist vorteilhaft, wenn möglichst wenig Technik sichtbar sein soll. Er verlangt aber eine saubere Montage und passende Anschlussplanung. Aus einem Fachforum liegt der Hinweis vor, dass die Anschlusskennzeichnung für Laien missverständlich sein kann. Deshalb sollte der elektrische Anschluss fachgerecht erfolgen, insbesondere wenn Sensor und Schaltbox in unterschiedlichen Umgebungen sitzen. Die Bauweise ist keine steckerfertige Lösung für einen schnellen Wechsel zwischen verschiedenen Leuchten.

Im direkten Vergleich ist der HUBER keine Alternative für besonders lange Reichweiten oder große LED-Lasten. Der ChiliTec CBM extend bietet dort mehr Reserven. Für eine trockene Einbausituation mit reinem 12-V-Betrieb ist der ChiliTec CT-PIR Mini ebenfalls eine günstige, kompaktere Option. Der Mehrwert des HUBER liegt klar im Schutzkonzept: Wer den Sensor an einem geeigneten Außenort oder in einem feuchtebelasteteren Bereich benötigt, erhält eine passendere Lösung als mit den übrigen vier Modellen.

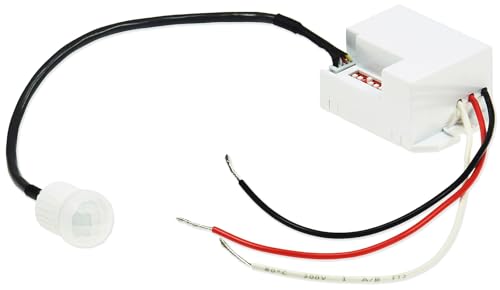

Der ChiliTec CT-PIR Mini ist ein klar auf 12 V Gleichspannung zugeschnittener Einbausensor. Seine Schaltleistung von 1 bis 60 W eignet sich für viele LED-Leuchten, Leuchtstreifen und kleinere Niedervoltverbraucher im Innenraum. Die kleine Schaltbox misst 56 × 34 × 25 mm; der abgesetzte Sensor ist mit 24 mm Länge und 15 mm Durchmesser nochmals deutlich kleiner. Die besonders kompakte Sensorbauform ist sein stärkster Vorteil für dezente Einbauten.

Mit einer 360-Grad-Erfassung und einer PIR-Reichweite bis 6 m deckt der Mini typische Bewegungsbereiche in kleinen bis mittleren Räumen ab. In Schränken, Fluren, Nischen oder an einer Deckenleuchte kann das angenehm sein, weil der Sensor nicht präzise auf eine enge Richtung ausgerichtet werden muss. Für lange Flure oder große offene Räume ist der Maclean mit bis zu 10 m Reichweite beziehungsweise der ChiliTec CBM extend mit einstellbarer größerer Reichweite besser geeignet.

Die Empfindlichkeit, die Dämmerungsfunktion und die Schaltdauer lassen sich einstellen. Für die Nachlaufzeit stehen Werte von 5 Sekunden bis 8 Minuten zur Verfügung. Damit lässt sich beispielsweise eine kurze Schrankbeleuchtung anders konfigurieren als eine Flurleuchte. Die Dämmerungsfunktion kann unnötiges Einschalten bei hellem Tageslicht vermeiden. Die Kombination aus Dämmerung, Empfindlichkeit und Nachlaufzeit bietet trotz der kleinen Bauform gute Anpassungsmöglichkeiten.

Als PIR-Sensor reagiert das Modell auf Wärmebewegung. Der vorgesehene Einbauort sollte daher so gewählt werden, dass der Sensor den gewünschten Laufweg erfasst. Die angegebene Schutzart IP20 begrenzt den Einsatz auf trockene Innenbereiche. Für einen überdachten Außenbereich oder feuchtebelastete Stellen ist der HUBER Motion 19LV Mini PIR wegen seines geschützten Sensors die passendere Alternative.

Der CT-PIR Mini verlangt einen passenden Einbauausschnitt und die fachgerechte Verdrahtung in einem 12-V-DC-System. Er ist nicht für 24 V gedacht; wer diese Flexibilität braucht, sollte zum CBM extend oder HUBER greifen. Gerade diese Begrenzung macht ihn aber auch übersichtlich: Für eine bestehende, reine 12-V-LED-Installation ohne Bedarf an großer Reichweite ist er ein zweckmäßiger, platzsparender Sensor. Gegenüber dem Maclean fehlt die Helligkeitsregelung für LED-Streifen, dafür bietet der ChiliTec die rundum orientierte Erfassung und eine sehr kleine abgesetzte Sensorlösung.

Der Maclean MCE242 ist im Vergleich besonders interessant für LED-Streifen in kleinen Räumen, Schränken, an Treppen oder neben dem Bett. Er ist auf LED-Streifen bis 60 W zugeschnitten und kombiniert die Bewegungserkennung mit einer Tag-/Nacht-Erkennung. Damit kann das Licht bei Bewegung angehen, ohne bei ausreichendem Tageslicht automatisch zu schalten. Für LED-Streifen verbindet das Modell Bewegungserkennung mit einer zusätzlichen Helligkeitsregelung.

Sein Infrarotsensor erfasst in einem Winkel von 120 Grad und soll bis zu 10 m weit reichen. Für einen längeren Flur oder eine Treppe ist diese Reichweite ein echter Vorteil gegenüber den Modellen mit rund 5 oder 6 m. Der eingeschränktere Winkel verlangt jedoch eine bewusstere Ausrichtung als ein 360-Grad-Deckenmelder. Wer aus mehreren Richtungen in einen Raum tritt, ist mit dem ChiliTec CT-PIR Mini oder dem HUBER je nach Montage flexibler.

Bei der Nachlaufzeit stehen 30, 120 und 360 Sekunden zur Auswahl. Diese festen Stufen sind für typische Wege praktikabel, bieten aber weniger Feinanpassung als der ChiliTec CBM extend oder der CT-PIR Mini. Zusätzlich lässt sich die Helligkeit laut Produktbeschreibung stufenlos zwischen 10 und 100 Prozent einstellen. Das kann bei indirektem Licht oder einer Nachtbeleuchtung angenehmer sein als ein stets voll helles Einschalten. Die Helligkeitseinstellung hebt den Maclean bei komfortorientierten LED-Streifen-Projekten ab.

Mit 13 × 5 × 4 cm ist das Gerät deutlich länger als die kleinen Einbaumodule von ChiliTec. Bei offen verlegten LED-Streifen oder in ausreichend großen Möbeln ist das meist unproblematisch; in sehr kleinen Leuchtengehäusen kann die Bauform dagegen weniger passend sein. Auch dieser Sensor wird in eine 12-V-Anlage integriert und benötigt eine fachgerechte Verdrahtung. Er ist kein wettergeschütztes Modell für Außenbereiche.

Als Preistipp ist der MCE242 vor allem dann sinnvoll, wenn der Schwerpunkt auf einer einfachen LED-Streifenbeleuchtung liegt und seine 120-Grad-Ausrichtung zum Laufweg passt. Er ersetzt nicht die Flexibilität eines 12-/24-V-Sensors und ist bei der Last auf LED-Streifen bis 60 W fokussiert. Dafür bietet er eine für diese Produktklasse praktische Mischung aus Reichweite, Dämmerung, festen Zeitstufen und dimmbarer Lichtausgabe. Für eine Schranknische mit sehr engem Einbauraum ist der kleinere ChiliTec CT-PIR Mini die passendere Wahl.

Der STBTECH PIR26-01 richtet sich an kompakte LED-Lichtanwendungen in Schränken, Vorratsräumen, Nischen oder unter Möbeln. Er kann mit 5 bis 24 V Gleichspannung betrieben werden und ist damit nicht auf eine bestimmte 12-V-Anlage festgelegt. Bei 12 V liegt die maximale Leistung bei 60 W, bei 24 V bei 80 W. Für typische Niedervolt-LED-Beleuchtung bietet dieser Bereich ausreichend Spielraum. Der Spannungsbereich ab 5 V kann bei kleineren LED-Projekten praktisch sein.

Besonders einfach nachvollziehbar sind die drei Modi des Lichtsensors: Der Sensor kann nur bei völliger Dunkelheit, bei Dämmerung oder unabhängig vom Umgebungslicht arbeiten. Diese feste Auswahl erleichtert die Anpassung, wenn eine Schrankleuchte nur nachts oder eine Vorratsraumbeleuchtung jederzeit reagieren soll. Die Verzögerungszeit ist ebenfalls in drei Stufen wählbar: 3 Sekunden, 45 Sekunden oder 4 Minuten. Das deckt kurze Zugriffe und längere Aufenthalte ab, bleibt aber weniger fein abgestuft als bei den höher platzierten ChiliTec-Modellen.

Die Erfassungsreichweite liegt bei etwa 3 bis 5 m. Für einen Schrank, eine Nische oder den Bereich unter einem Bett ist das angemessen; für lange Flure, große Zimmer oder Außenflächen reicht es nicht aus. Der Sensor arbeitet mit PIR-Technik und ist für die Durchsteckmontage vorgesehen. Seine kompakten Abmessungen von 46 × 40 × 40 mm können die Integration in Möbel oder Verkleidungen erleichtern, sofern genug Raum für die Anschlüsse vorhanden ist. Bei kleinen, klar umrissenen Bewegungszonen passt die begrenzte Reichweite zum Einsatzzweck.

Aus einzelnen Erfahrungsberichten ergeben sich zwei gegensätzliche Hinweise: Die Anschlussklemmen wurden als praktisch beschrieben, während ein Käufer das Gehäuse bei der Montage als empfindlich empfand. Das spricht für einen vorsichtigen Einbau ohne unnötige Belastung des Gehäuses. Wie bei allen fünf Modellen ist eine konstante Gleichspannungsversorgung erforderlich; Wechselstrom oder Konstantstromversorgung sind laut Produktbeschreibung nicht passend. Der Anschluss sollte fachgerecht erfolgen.

Im Vergleich landet der STBTECH hinter den anderen Modellen, weil sein Schwerpunkt enger ist und die Reichweite für vielseitige Raumlösungen geringer ausfällt. Der Maclean bietet für LED-Streifen mehr Reichweite und eine Helligkeitsregelung, der ChiliTec CT-PIR Mini eine kompaktere Sensorlösung mit 360 Grad und feiner einstellbarer Zeit. Als Wahl für einen kleinen Möbel- oder Nischenbereich bleibt der STBTECH dennoch sinnvoll: Die drei Lichtmodi sind klar, der Spannungsbereich breit und die kurzen 3 Sekunden Nachlaufzeit können dort helfen, Energie nicht unnötig lange zu verbrauchen.
