Solarpanel am Dachträger befestigen: 5 Lösungen

Dieses Set ist im Vergleich die stimmigste Wahl, wenn ein gerahmtes Solarmodul auf einer selbst geplanten Trägerplatte am Dachträger montiert werden soll. Es verbindet die beiden Bausteine, die bei einer materialschonenden Modulbefestigung zusammengehören: kurze Führungsschienen und passende Klemmen. Dadurch wird das Modul nicht über Bohrungen im Rahmen fixiert, sondern an seinen Rahmenkanten gehalten. Die Modulaufnahme erfolgt über Schienen und Klemmen statt über Z-Winkel am Rahmen. Das ist besonders praktisch, wenn das Panel später abgenommen, umgesetzt oder bei einer Anpassung der Konstruktion neu positioniert werden soll.

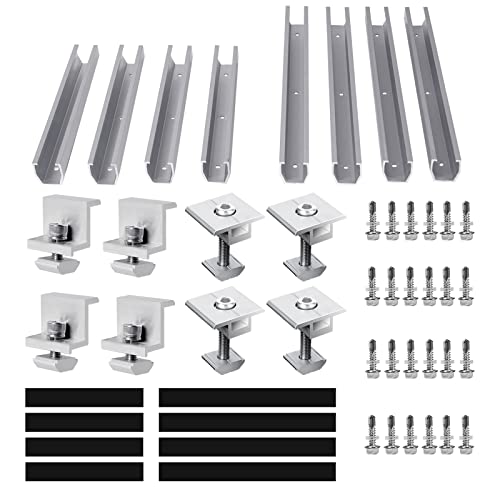

Zum Lieferumfang gehören vier Profile mit 230 Millimetern und vier Profile mit 300 Millimetern Länge, außerdem vier Endklemmen und vier Mittelklemmen. Die Mischung aus zwei Profillängen erleichtert es, die Auflagepunkte an die Größe eines Panels und an die verfügbare Breite einer Trägerplatte anzupassen. Die U-förmigen Schienen lassen sich laut Produktbeschreibung horizontal oder vertikal ausrichten. Damit kann die Konstruktion auf die Strebenrichtung einer Platte oder eines vorhandenen Profils abgestimmt werden. Im Unterschied zu den beiden Z-Winkel-Sets entsteht dadurch eine klarere, durchgehende Auflage für den Modulrahmen.

Als Werkstoff wird die Aluminiumlegierung AL6005-T5 genannt. Aluminiumprofile sind für eine außenliegende Konstruktion grundsätzlich sinnvoll, weil sie ein gutes Verhältnis aus Stabilität und Gewicht bieten und nicht rosten. Das Set wird für heiße, kalte und feuchte Witterung beschrieben. Zusätzlich gehören Gummiauflagen dazu, die zwischen Dachfläche und Schiene vorgesehen sind. Bei einer Montage auf einer glatten, festen Trägerplatte können solche Auflagen das Verrutschen begrenzen und den direkten Kontakt der Schiene mit der Oberfläche reduzieren. Die Gummiauflagen sind ein konkreter Vorteil gegenüber den reinen Z-Winkel- und Klemmen-Sets.

Für eine Dachträgeranwendung bleibt die Verbindung der Schienen zur eigentlichen Unterkonstruktion der entscheidende Planungsschritt. Die kurzen Schienen werden nicht selbst zum Dachträger: Sie brauchen eine ausreichend steife Grundplatte oder eine passende Profilaufnahme, die sicher mit dem Träger verbunden ist. Vor dem Aufbau müssen außerdem Modulmaß, Position der Rahmenkante und die nutzbare Auflagefläche abgeglichen werden. Die Klemmen sind für 30 Millimeter ausgelegt; daher passt das System nur zu einem entsprechend hohen Modulrahmen. Für ein rahmenloses oder deutlich anders gerahmtes Panel ist es nicht die passende Lösung.

Im Fahrbetrieb wirken nicht nur das Gewicht des Panels, sondern auch dynamische Kräfte und Wind auf die Befestigung. Deshalb sollten alle Schrauben an der Platte, an den Schienen und an den Klemmen sorgfältig gesichert und regelmäßig kontrolliert werden. Besonders wichtig ist, dass die Last nicht nur punktuell auf einem dünnen Blech liegt, sondern in eine tragfähige Konstruktion eingeleitet wird. Die zulässige Last des Dachträgers und die Freigaben des Fahrzeugs setzen dabei die Grenzen. Das Montageset kann eine solide Modulaufnahme bilden, ersetzt aber keine Prüfung der gesamten Konstruktion.

Im Vergleich zu den Z-Haltern bietet dieses Modell mehr Flexibilität bei der Positionierung und hält den Modulrahmen ohne zusätzliche Bohrungen fest. Gegenüber dem reinen Klemmen-Set auf Rang vier sind die nötigen Schienen bereits enthalten, was den Aufbau deutlich sinnvoller abrundet. Das Ziegeldachset auf Rang fünf ist zwar auf einen dauerhaften PV-Einsatz ausgerichtet, seine Dachhaken passen jedoch nicht unmittelbar zu einer Dachträgerplatte. Wer ein einzelnes gerahmtes 30-Millimeter-Modul auf einer passenden Unterkonstruktion befestigen möchte, erhält hier die ausgewogenste Kombination aus Anpassbarkeit, Materialkonzept und Montagekomfort.

Für die Pflege genügt es, Schmutz und stehende Feuchtigkeit an den Kontaktstellen zu entfernen und die Schraubverbindungen nach den ersten Fahrten sowie in regelmäßigen Abständen zu prüfen. Werden Schiene, Klemmen oder Gummiauflage sichtbar beschädigt, sollte die Befestigung vor der Weiterfahrt überarbeitet werden. Die regelmäßige Kontrolle der gesamten Unterkonstruktion ist bei fahrendem Einsatz unverzichtbar.

Dieses Z-Halterungsset ist eine einfache und preisorientierte Lösung für alle, die ein Solarmodul direkt mit einer vorbereiteten Trägerplatte verbinden möchten. Es enthält acht Z-Winkel, 16 Muttern und 16 Schrauben. Damit stehen ausreichend Befestigungspunkte für ein leichtes Panel bereit, wenn dessen Bohrungen und die geplante Platte zueinander passen. Die Halterungen messen jeweils 6 × 5 × 3 Zentimeter. Die kompakten Abmessungen erleichtern die Planung von Schraubpunkten auf einer eigenen Montagefläche.

Z-Winkel schaffen einen Abstand zwischen Platte und Modulrahmen. Dieser Abstand kann sinnvoll sein, damit Wasser ablaufen kann und das Panel nicht vollflächig aufliegt. Die Z-Form ist außerdem für unregelmäßige Oberflächen vorgesehen. Auf einem Dachträger sollte die Montagefläche dennoch möglichst steif und eben sein, denn dort entscheidet die Qualität der Platte und ihrer Verbindung zum Träger wesentlich über die Stabilität. Die Winkel selbst bilden keine Schiene und verteilen die Last nicht über ein Profil.

Die Aluminiumlegierung wird als rost-, korrosions- und UV-beständig beschrieben. Das ist für eine dauerhaft außenliegende Befestigung eine passende Materialbasis. Die Oberfläche ist laut Produktbeschreibung gratfrei poliert, was die Handhabung beim Aufbau angenehmer macht. Gegenüber dem Schienensystem auf Rang eins fehlt allerdings eine Gummiauflage zwischen Untergrund und Halterung. Wenn die Trägerplatte empfindlich ist, sollte die Kontaktfläche deshalb bei der eigenen Konstruktion besonders bedacht werden.

Die Montage ist grundsätzlich unkompliziert: Winkel ausrichten, Bohrpunkte passend setzen, Schraubverbindungen anziehen und sichern. Gerade diese Einfachheit ist der große Vorteil des Sets. Sie verlangt aber auch genaue Vorarbeit, denn eine spätere Verschiebung des Panels ist weniger flexibel als auf Schienen. Die Schrauben müssen sowohl zur Materialstärke der Platte als auch zu den Bohrungen des Panelrahmens passen. Die Winkel eignen sich für eine Verschraubung, nicht für eine rahmenschonende Klemmmontage.

Im Vergleich zum ähnlich aufgebauten Set auf Rang drei bietet dieses Produkt konkret benannte Maße und einen Lieferumfang mit 16 Schrauben und 16 Muttern. Damit ist es die bessere Wahl für einen klar dimensionierbaren, einfachen Aufbau. Das Schienen-Set auf Rang eins bleibt vielseitiger, weil es den Modulrahmen klemmt. Wer jedoch bewusst eine flache, leichte und kostensensible Lösung für eine eigene Platte sucht, erhält mit den acht Z-Winkeln einen praxistauglichen Ausgangspunkt.

Bei Fahrten sind Schraubensicherung, eine ausreichend große Lastverteilung und die zulässige Dachträgerbelastung besonders wichtig. Das Panel darf nicht über seine Rahmenbohrungen oder eine dünne Platte einseitig belastet werden. Kontrolliere die Verbindungen nach den ersten Fahrten und wiederkehrend auf festen Sitz. Für größere Panels oder hohe Windangriffsflächen ist eine zusätzliche Unterkonstruktion sinnvoll.

Das achtteilige Z-Halterungsset verfolgt denselben Grundansatz wie der Preistipp auf Rang zwei: Ein Solarmodul wird mit einzelnen Aluminiumwinkeln auf einer vorbereiteten Fläche verschraubt. Acht Winkel schaffen mehrere Auflage- und Befestigungspunkte, was für ein leichtes Panel hilfreicher ist als nur vier Ecken zu fixieren. Die acht einzelnen Winkel erlauben eine auf das Panel abgestimmte Verteilung der Schraubpunkte. Für einen Dachträger kommt das Set nur zusammen mit einer festen, tragfähigen Platte oder einer vergleichbaren Unterkonstruktion in Frage.

Zum Lieferumfang gehören Muttern, Schrauben und ein Sechskantschlüssel. Das macht den Aufbau für ein einfaches Projekt komfortabel, weil grundlegendes Befestigungsmaterial vorhanden ist. Die Winkel lassen sich bei Nichtgebrauch wieder lösen. Wer das Panel saisonal abnehmen möchte, kann von dieser demontierbaren Bauweise profitieren. Die dauerhafte Stabilität hängt jedoch nicht allein von den Winkeln ab, sondern vor allem von der Materialstärke der Platte, den verwendeten Bohrpunkten und der Sicherung jeder Verbindung.

Die Halterungen bestehen aus einer Aluminiumlegierung und werden als korrosions- sowie UV-beständig beschrieben. Damit ist das Material auf wechselnde Außenbedingungen ausgelegt. Die Z-Form ist für ebene oder gewölbte Flächen vorgesehen und schafft einen kleinen Abstand zum Untergrund. Dieser Abstand kann die Unterseite des Panels freihalten. Anders als das Schienensystem auf Rang eins wird der Rahmen jedoch nicht geklemmt, sondern über vorhandene oder gesetzte Bohrpunkte verschraubt. Für einen modular verstellbaren Aufbau sind Schienen deshalb die passendere Alternative.

Bei der Montage müssen die Winkel zunächst so positioniert werden, dass die Last gleichmäßig in die Grundplatte eingeleitet wird. Eine dünne oder nachgiebige Platte ist keine geeignete Basis. Ebenso wichtig ist, dass sich Schrauben durch Vibrationen nicht lockern können. Sicherungsmuttern, geeignete Unterlegscheiben und regelmäßige Kontrollen sind Teil eines verantwortungsvollen Aufbaus. Die zulässige Belastung des Trägers, das Gewicht des Panels und die zusätzliche Windangriffsfläche müssen vor einer Fahrt zusammen betrachtet werden.

Gegenüber Rang zwei ist dieses Set ebenfalls für einen einfachen Schraubaufbau gedacht, nennt jedoch keine konkreten Winkelmaße. Es landet deshalb knapp dahinter, bleibt aber eine sinnvolle Wahl, wenn der mitgelieferte Sechskantschlüssel und die acht Winkel zum eigenen Aufbau passen. Gegenüber Rang vier ist es eigenständiger, da die Winkel direkt auf einer Platte montiert werden können. Die Einzelklemmen dort benötigen erst noch passende Schienen.

Reinige die Winkel bei Bedarf von Schmutzablagerungen und prüfe besonders nach längeren Fahrten alle Kontaktstellen auf festen Sitz. Ein Panel darf nicht klappern oder sich gegen die Platte bewegen. Die Sicherheit der Anwendung steht und fällt mit der Verbindung von Platte und Dachträger.

Dieses Set richtet sich an Menschen, die eine passende Profilschiene bereits besitzen oder sie separat in ihre Dachträger-Unterkonstruktion einplanen. Es umfasst vier Mittel- und vier Endklemmen für Solarmodule mit 30 Millimeter hohem Rahmen. Die Kombination aus beiden Klemmentypen eignet sich, um einen oder mehrere Modulrahmen an einer Schiene zu fixieren. Für ein einzelnes Modul sind Endklemmen an den Außenkanten und Mittelklemmen nur bei benachbarten Modulen sinnvoll.

Der zentrale Vorteil gegenüber Z-Winkeln liegt in der Klemmmontage. Der Modulrahmen wird gehalten, ohne dass zusätzliche Bohrungen im Rahmen nötig sind. Das kann die Montage sauberer und spätere Anpassungen leichter machen. Allerdings braucht diese Methode eine exakt passende Schiene, Schraubverbindung und Grundplatte. Die Klemmen sind daher kein eigenständiges Montagesystem, sondern nur ein Baustein davon. Wer noch keine Schienen oder Profile besitzt, fährt mit Rang eins deutlich vollständiger.

Als Material nennt die Produktbeschreibung Aluminium AL6005-T5 mit eloxierter, gratfrei polierter Oberfläche. Diese Material- und Oberflächenkombination passt zu außenliegenden PV-Komponenten und sorgt für eine angenehme Handhabung beim Aufbau. Die Klemmen werden für unterschiedliche Außenbereiche beschrieben. Ihre tatsächliche Stabilität in einer mobilen Konstruktion hängt dennoch wesentlich davon ab, wie die verwendete Schiene an der Trägerplatte befestigt ist und wie die Platte selbst auf dem Dachträger sitzt.

Vor dem Kauf ist die Rahmenhöhe besonders wichtig: Das Set ist ausschließlich für 30-Millimeter-Rahmen vorgesehen. Ein abweichender Rahmen lässt sich nicht sinnvoll mit diesen Klemmen sichern. Auch die Nutgeometrie der vorhandenen Schiene muss zu den Befestigungsteilen passen. Rahmenhöhe und Schienenprofil müssen vor der Montage exakt zusammenpassen. Diese Vorprüfung ist bei den Z-Winkeln weniger eng, weil dort die Verschraubung direkt über die gewählte Platte erfolgt.

Im Vergleich zum führenden Schienenset fehlen die Schienen und die Gummiauflagen. Deshalb ist der Montageaufwand höher und die Lösung nur dann wirtschaftlich, wenn passende Profile bereits vorhanden sind. Gegenüber den Z-Winkeln bietet das Klemmsystem eine rahmenschonende Modulaufnahme, benötigt aber deutlich mehr abgestimmte Komponenten. Für eine bestehende Profilkonstruktion kann es genau die richtige Ergänzung sein; als Einstiegslösung für einen Dachträger ist es zu unvollständig.

Bei der Nutzung sollten Klemmen gleichmäßig angezogen und die Verschraubungen in regelmäßigen Abständen kontrolliert werden. Die Klemmen dürfen den Rahmen nicht einseitig verspannen. Für die Fahrt gilt zudem: Die Profilschiene und ihre Verbindung zum Dachträger müssen die auftretenden dynamischen Kräfte sicher aufnehmen. Die Klemmen sichern das Modul, nicht die gesamte Dachträgerkonstruktion.

Dieses Set ist ursprünglich für die Montage von zwei gerahmten PV-Modulen auf einem Ziegeldach gedacht. Damit unterscheidet es sich grundlegend von den anderen vier Produkten: Es ist nicht nur eine kompakte Modulaufnahme für eine Platte, sondern eine auf eine feste Dachkonstruktion zugeschnittene Lösung. Für einen Dachträger ist das Set eher ein Bauteilspender als eine direkt passende Halterung. Es kommt nur in Frage, wenn eine eigene, ausreichend belastbare Unterkonstruktion bewusst um die vorhandenen Komponenten herum geplant wird.

Ein Vorteil ist der breite angegebene Bereich für Modulrahmen von 25 bis 40 Millimetern. Damit ist das System weniger eng auf eine einzelne Rahmenhöhe festgelegt als die Klemmen auf Rang eins und vier. Außerdem wird es für zwei Module beschrieben. Für größere stationäre Projekte kann das sinnvoll sein, auf einem mobilen Dachträger kann die Fläche, das Gewicht und die Windangriffsfläche jedoch schnell zum begrenzenden Faktor werden.

Die Produktbeschreibung nennt eine Prüfung und Zulassung für Wind- und Schneelasten. Diese Angabe bezieht sich auf den vorgesehenen Ziegeldach-Einsatz und macht das Set nicht automatisch zu einer fahrzeuggerechten Dachträgerlösung. Bei einem Fahrzeug treten andere dynamische Belastungen auf; zudem passen Dachhaken konstruktiv zu Dachziegeln und nicht zu einer glatten Platte oder einem Querträger. Die Verbindung zur tatsächlichen Unterkonstruktion muss deshalb vollständig neu gedacht werden.

Für eine individuelle Montage ist der Aufwand deutlich höher als bei den Z-Winkeln oder den Mini-Schienen. Die Dachhaken können nicht einfach an einem Dachträger verwendet werden, ohne die Lastaufnahme, den Abstand und die Schraubverbindungen passend zu lösen. Auch die genaue Geometrie des Sets muss zum Modul und zur geplanten Platte passen. Die Dachhaken sind für eine Ziegeldeckung konzipiert und nicht für die direkte Montage am Dachträger gedacht.

Im Vergleich zum Schienen-Set auf Rang eins bietet dieses Produkt zwar einen größeren Rahmenbereich und ist für zwei Module ausgelegt, für ein einzelnes Panel auf einer Trägerplatte ist es aber weniger handlich. Gegenüber den Z-Winkeln verlangt es wesentlich mehr Anpassungsarbeit. Es ist daher nur dann sinnvoll, wenn bereits Erfahrung mit PV-Unterkonstruktionen vorhanden ist und das Vorhaben tatsächlich zwei Module mit passenden Rahmen umfasst.

Bei einer möglichen Umnutzung dürfen keine Bauteile improvisiert an tragenden Teilen befestigt werden. Prüfe vor jeder Fahrt die gesamte Konstruktion, insbesondere alle Übergänge zwischen Modul, Montageset, Trägerplatte und Dachträger. Für einen kompakten mobilen Aufbau sind die anderen vier Lösungen in der Regel zweckmäßiger.
